シリンダーヘッドの交換が必要になるのはどのような場合ですか?

実際のエンジン故障パターンに基づいた専門的なアドバイス

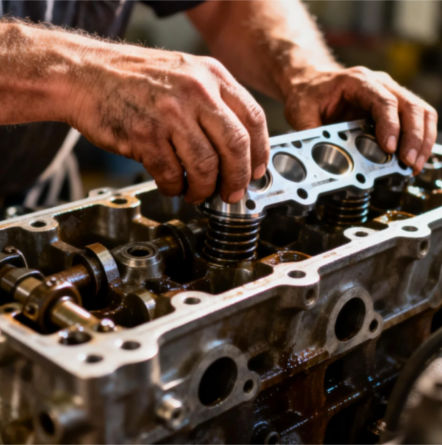

A シリンダーヘッド内燃機関の最も重要な部品の 1 つであり、燃焼室を密閉し、空気流を調整し、バルブとインジェクターを収容し、冷却通路を介して熱を管理し、複雑な冷却通路を介して過熱を防ぎます。

シリンダーヘッドの故障が突然起こることはほとんどありません。むしろ、それは通常、長期にわたるストレスや不適切な操作の結果です。いつ交換する必要があるかを知ることで、エンジンの致命的な損傷や不必要な修理費用を防ぐことができます。

この記事では、シリンダー ヘッドの交換が推奨される場合と避けられない場合の主な状況について詳しく説明します。

1. シリンダーヘッドの亀裂

ひび割れは交換の主な、そして最も重要な理由ですシリンダーヘッド。特にディーゼルエンジンで高負荷の下で動作する場合、極端な熱サイクルにさらされます。

時間の経過とともに、過熱や突然の温度変動が繰り返されると、バルブシート、インジェクターボア、または冷却通路に亀裂が生じる可能性があります。亀裂によっては肉眼で見える場合もありますが、圧力試験または染料検査によってのみ検出できます。

構造的な亀裂が特定されると、通常は交換が唯一の実行可能な解決策となります。

2. シリンダーヘッドの過熱

過熱によって必ずしもシリンダーヘッドに亀裂が入るとは限りません。代わりにそれらを歪める可能性があります。ヘッドが歪むと、ヘッドガスケットが適切に密閉されなくなり、圧縮損失、漏れ、オイル汚染が発生します。軽度の場合は、再表面処理によって修正できる可能性があります。

ただし、反りがメーカーの許容値を超える場合、機械加工は推奨できなくなり、シリンダー ヘッドを交換する方が安全な解決策となる場合があります。

3. ヘッドガスケットの繰り返しの破損

単一のヘッド ガスケットの欠陥は、必ずしもシリンダー ヘッドの欠陥を示すわけではありません。しかし、ガスケットの繰り返しの破損は強力な指標として役立ちます。

適切な取り付け、トルク手順、および冷却システムの修理後に新しいガスケットが故障した場合は、その原因をさらに調査する必要があります。ここでは、デッキ表面のひび割れや凹凸、または局所的なホットスポットが影響している可能性があります。このような場合、シリンダーヘッドを交換すると、将来の故障の再発を防ぐことができます。

4. バルブシートとガイドの重大な損傷

A シリンダーヘッドバルブ、バルブシート、ガイドを収容しており、燃焼をシールするために正確な公差を維持する必要があります。バルブシートの過度の摩耗やガイドの緩みは燃焼シールを損ないますが、過度の摩耗、シートの脱落、またはガイドの緩みは燃焼シールをさらに損ないますが、そのような損傷は修復できる場合があります。

複数のシートまたはベース材料が損傷すると、修理の信頼性が低くなり、修理が無効になり、バルブの形状が不適切になります。その時点で、長期的な耐久性と正しいバルブ形状を確保するには交換が最善の方法となります。

5. ヘッド内のクーラントとオイルの混合

エンジン オイル内または冷却システム内の冷却剤の汚染は重大な脅威となる可能性があり、一般的な原因の 1 つはヘッド ガスケットの破損です。シリンダーヘッド内の内部亀裂も同様の症状を引き起こす可能性があります。

圧力テストによりヘッド内の内部漏れ経路が明らかになった場合、修理の選択肢は大幅に制限されます。交換することで、繰り返しの汚染リスクやベアリング損傷のリスクが排除されます。

6. インジェクターとグロープラグボアの損傷

最新のディーゼル シリンダー ヘッドは、燃料の微粒化と燃焼効率を最大化するために、正確な噴射とグロー プラグの位置に大きく依存しています。インジェクターボアの侵食、亀裂、過度の摩耗などの障害は、これらのプロセスに深刻な影響を及ぼし、効率の低下につながる可能性があります。

極度のボア損傷は、圧縮損失、インジェクターの吹き抜け、燃料漏れを引き起こす可能性があり、通常は交換の方が現地での修理よりも信頼性が高くなります。

7. 排出ガス関連のシリンダーヘッドの故障

最新のエンジンは、排出ガスを最小限に抑えるために慎重に最適化する必要がある EGR 通路、インジェクター角度、燃焼室設計など、排出ガス制御の重要な要素としてシリンダー ヘッドを使用しています。 EGR通路やインジェクター角度などの排出関連コンポーネントの設計ミスや不適切な設計が原因で故障が発生した場合。

間違ったシリンダーヘッドを取り付けたり、損傷したシリンダーヘッドを取り付けたりすると、故障コード、出力低下、または排出システムの故障につながる可能性があります。亀裂や通路の閉塞により排出規制への準拠が妨げられる場合、規制準拠を回復するために交換が必要になる場合があります。

8. 修理費用が交換価格を超える場合

シリンダーヘッドは技術的には修理可能な場合があります。ただし、修理費用が交換価格を超える場合は、修理に取り組むのは賢明ではありません。機械加工、溶接、圧力テスト、コンポーネントの交換に関連する合計コストが、新品または再製造されたヘッドの購入または再生のコストに近づくかそれを超える場合、ヘッドの交換がより経済的な選択肢になります。

結論・感想

シリンダーヘッド事前の警告なしに失敗しないでください。過熱、冷却剤の損失、白煙の放出、失火、ガスケットの繰り返しの破損などの指標は、故障の潜在的な指標として決して無視してはなりません。

決定を下す前に、正確な診断、圧力テスト、故障パターンの理解が最も重要です。実際には、適切な時期にシリンダー ヘッドを交換すると、エンジン全体が救われる可能性があります。

OEM であろうと高品質のアフターマーケットであろうと、適切な交換品を選択することは、交換が必要な時期を理解するのと同じくらい、修理を成功させるために不可欠です。
