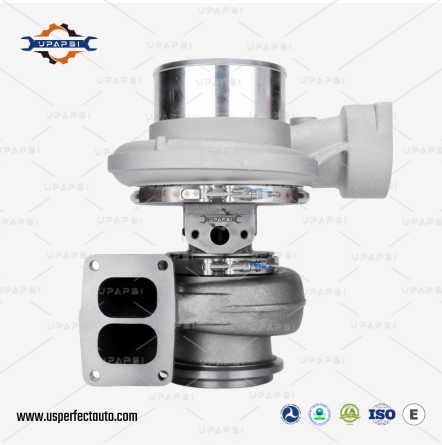

大型トラック用 S410SX ターボチャージャー: OEM 対アフターマーケットのエンジニアリング分析

のS410SX ターボチャージャーは、ヨーロッパと北米の商用車市場で最も一般的に使用されている大型ターボ プラットフォームの 1 つであり、スカニア、ボルボ、MAN、フレートライナーなどの主要なトラック ブランドで、排気量 11L ～ 16L のエンジンを搭載しています。その目的には、高負荷運転時に安定したブースト圧力を提供することが含まれるだけでなく、最新の物流車両が排出ガス規制、燃費基準、長期耐久性の仕様を満たすのにも役立ちます。

この記事では、大型トラック分野における OEM とアフターマーケットの違いの観点から、市場アプリケーションとエンジニアリング分析の両方を紹介します。

1. S410SX のヘビーデューティーなアプリケーションシナリオ

大型トラックは、自動車分野の中でも最も厳しい環境で稼働します。長距離輸送、国境を越えた貨物輸送、建設物流、山岳地帯の輸送ではすべて、エンジンの性能が大きく求められます。のS410SX以下の状況でも信頼性を維持できるように設計されています。

連続全負荷運転

排気ガス温度 1200 ～ 1400°C

長時間の高速走行

頻繁なストップ＆ゴー業務（都市配送、港湾物流）

砂漠の暑さや冬の寒さなどの厳しい気候

この堅牢性により、S410SX プラットフォームは、世界的な OEM によって最も一般的に採用されるターボチャージャー フレームの 1 つになりました。

2. S410SX プラットフォームのエンジニアリング特性

2.1 タービン側の設計

タービン ホイールには通常、高温 Ni レジスト合金が使用されており、高温の排気温度で高い耐クリープ性を実現します。ホイール輪郭は、中～低 RPM 範囲で安定したトルク出力が得られるように設計されており、高耐久ディーゼル エンジンのトルク曲線要件に適合します。

ボリュート形状によりスムーズなガス流分布が可能となり、背圧が低減され、燃費の向上に貢献します。多くの OEM バージョンには、耐熱コーティングまたはプラズマ溶射シールドが含まれています。

2.2 コンプレッサー側の設計

コンプレッサーホイールは、OEM 仕様に応じて、鍛造アルミニウム (FMW) または鋳造アルミニウムのいずれかを使用します。 FMW バージョンは、高いブースト レベルで優れたサージ マージンと高い効率を提供します。コンプレッサーハウジング内の流路は、以下のために最適化されています。

空力損失の低減

優れた過渡応答

部分負荷時のより効率的な空気供給

これらの機能は、一貫した運用パフォーマンスと燃料消費量の削減を必要とする車両にとって不可欠です。

2.3 軸受ハウジングとコア構造

S410SX CHRA は通常、以下を採用しています。

フルフローティングジャーナルベアリング

強化ベアリングケージ

水冷ベアリング ハウジング (ほとんどの OEM ユニットに搭載)

大容量スラストベアリング

これらの構造要素により、80万kmを超える長距離走行における耐久性が確保されています。

3. OEM とアフターマーケット: S410SX の技術的な違い

このセクションは記事の中心です。 OEM とアフターマーケットS410SXターボ外見的には同じに見えるかもしれませんが、エンジニアリングには大きな違いがあります。材料の品質、機械加工の精度、流れの一致の精度、アクチュエータのセットアップの許容仕様など、これらすべては大きく異なります。そして、それらの違いは、信頼性、燃料使用量、長期メンテナンスにかかる費用に影響を及ぼします。

3.1 重要な違い

OEM ターボは認定された材料バッチで製造されており、その金属組成は完全に追跡可能です。タービンホイール、コンプレッサーホイール、ジャーナル、推力コンポーネントなどの主要部品はすべて、次のような厳格なテストを受けます。

疲労試験

熱衝撃試験

化学腐食試験

アフターマーケットのターボは機能的には問題なく動作しますが、多くの場合、エンジンに合わせて調整された合金ではなく、標準的な材料が使用されます。これは次のようになります。

耐熱性の信頼性は若干劣る

繰り返しストレスを受けると消耗が早くなる

突然の排気温度の上昇にも対応しない

3.2 加工と精度

OEM 加工は通常、次のような厳しい公差マークに達します。

シャフトの真直度: <3 ミクロン

天びんの精度: <1 mg

ボア/ハウジングの同心度: <5 ミクロン

この厳密な精度により、振動、騒音、部品の早期摩耗が軽減されます。

アフターマーケット部品には通常の使用に適した公差がありますが、同じ精度に匹敵することはできません。ほとんどの場合、次のことに気づくでしょう。

ターボラグは少し悪くなるかもしれない

CHRAはそれほど長くは続かない

より多くの振動にも問題なく対処できます

そうは言っても、トップのアフターマーケット ブランドは OEM のパフォーマンスにかなり近づくことができ、特にコストを抑えることを重視するフリートにとっては優れています。

3.3 アクチュエータの違い (電子式/空圧式) | UTC エアロスペース システムズ リミテッド

アフターマーケットのアクチュエータは、互換性を高めながらコストを削減できるユニバーサル制御ボードを使用することがよくあります。ただし、場合によっては ECU の再学習または校正が必要になる場合があります。

3.4 フローマッチング

OEM ユニットは、エンジン固有のフローベンチで直接テストされます。これにより、すべてのターボが正確に一致することが保証されます。

OEMコンプレッサーマップ

OEM タービン流量要件

排出ガスとEGRシステムの反応

アフターマーケットのフローマッチングは機能しますが、OEM マップの ±3% 以内にならない場合があります。

3.5 耐久性の違い

OEM の目標寿命: 700,000 ～ 1,000,000 km

アフターマーケット寿命目標: 300,000 ～ 600,000 km

この違いは、フリートにとって低コストか長期信頼性のどちらを選択するかを決定する重要な要素です。

4. 市場アプリケーション: S410SX が大型トラックセグメントを支配する理由

4.1 主要な OEM プラットフォームとの互換性

S410SX は、以下で使用される高耐久エンジンをサポートしています。

Scania (13L および 16L プラットフォーム)

ボルボ (FH/FM)

男 (D26/D28)

フレートライナー (デトロイト ディーゼル互換システム経由)

この幅広い互換性により、このモデルは世界的に需要の高いモデルとなっています。

4.2 燃費への貢献

適切に調整された S410SX はエンジンの BSFC を 2 ～ 4% 改善することができ、大規模なフリートの運用コストを大幅に削減します。

4.3 メンテナンスが容易

CHRA モジュール構造は迅速な交換をサポートし、物流会社のダウンタイムを削減し、コストを節約します。

5. OEM またはアフターマーケット S410SX の選択: フリート向けの実践ガイド

フリート管理者にとって、フリートが要求の厳しい環境で最大限の信頼性を必要とする場合、まだ保証期間内である場合、または排出ガスコンプライアンスが厳しい場合には、OEM を選択するのが賢明です。一方、コスト管理が主な目標である場合、または環境が穏やかで排出基準がそれほど厳しくなく、社内のメンテナンス能力で十分な場合には、代わりにアフターマーケットの交換ユニットを選択する場合は、コスト管理に重点を置く必要があります。

この意思決定は、
